电视剧《双程》,亚洲精品久久久久久国,中文字幕亚洲精品,国产综合精品一区,国产精品久久久久久久久大全,午夜久久久久久久久久久,亚洲久久在线观看

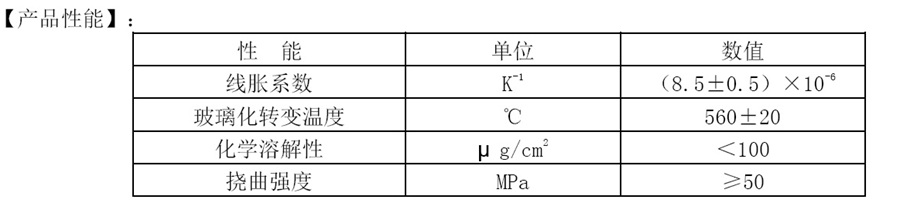

【使用說(shuō)明]:

1.制作鈦金屬內(nèi)冠，對(duì)鈦冠表面打磨粗糙或雕刻花紋以增強(qiáng)金瓷結(jié)合強(qiáng)度。打磨后的鈦冠表面需處理干凈。

2.遮色瓷燒結(jié):用刷子薄薄的刷涂第一層遮色瓷，按燒結(jié)表燒結(jié)。刷涂第二層遮色瓷并燒結(jié)，使其完全覆蓋金屬冠，燒結(jié)的遮色層應(yīng)具有光滑的表面。

3.牙本質(zhì)瓷和透明瓷燒結(jié):牙本質(zhì)瓷堆塑時(shí)參考對(duì)側(cè)同名牙等，將堆塑的牙冠形態(tài)，大小與鄰牙相同，對(duì)牙本質(zhì)瓷進(jìn)行回切，回切處以透明瓷堆筑，考慮瓷粉燒結(jié)收縮量，外形比自然牙大10%左右。堆塑完成后，用干燥毛筆掃除多余烤瓷粉，整理形態(tài)，按燒結(jié)表進(jìn)行燒結(jié)。

4.形態(tài)修整:燒結(jié)完成后，使用表面干凈的磨頭、磨盤(pán)或金剛砂車針修整解剖形態(tài)。

5.上釉燒結(jié):用刷子按常規(guī)方式涂抹釉粉。

制作事項(xiàng):

1、蠟型恢復(fù)

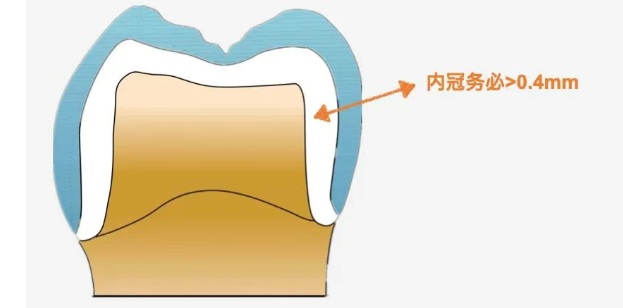

純鈦內(nèi)冠由于本身的強(qiáng)度和密度的問(wèn)題，低于0.4mm容易發(fā)生蠕變，所以在制作純鈦烤瓷時(shí)除了對(duì)技工所有要求，同時(shí)對(duì)臨床備牙也是有要求的，除了預(yù)留足夠的空間還建議備有肩臺(tái)。

2、打磨處理

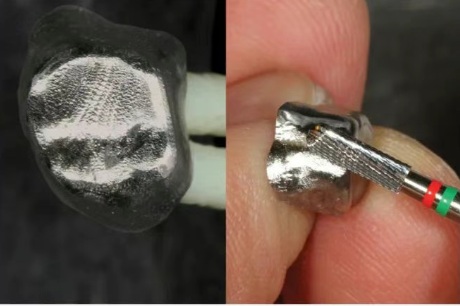

純鈦烤瓷內(nèi)冠處理時(shí)，必須選用專用的鎢鋼磨頭（普通鎢鋼磨頭不能用于純鈦冠處理）來(lái)進(jìn)行表面處理。要求，鋒利度高，刃口細(xì)膩，在切削過(guò)程中才能不會(huì)有雜質(zhì)污染烤瓷內(nèi)冠而造成崩瓷。建議用純鈦專用的鈦車針，而且要定期蒸汽清洗，如果沒(méi)有至少也要求打磨純鈦的工具要另備一套，不建議用打磨過(guò)其他金屬的工具打磨。同時(shí)打磨機(jī)的轉(zhuǎn)速建議控制在15000rpm以內(nèi)，盡量不要太用力壓打磨機(jī)。其他的標(biāo)準(zhǔn)跟普通金屬差不多，例如同方向打磨、不留銳角等。

（若使用打印金屬，打印金屬放置支撐區(qū)域，內(nèi)冠厚度設(shè)計(jì)不低于0.6mm，因?yàn)榇蛴『笤搮^(qū)域需要磨除一層來(lái)保證金屬表面的致密度，避免后期飾瓷后出氣泡。）

3、噴砂氧化

純鈦烤冠不需要預(yù)氧化，可在噴砂蒸汽清洗完成后，在空氣中置放5-10分中，純鈦會(huì)與空氣中的氧氣形成一層氧化膜。

純鈦冠表面噴砂須使用新的氧化鋁砂（100目），不能與其它金屬所使用氧化鋁砂混用或者使用金鋼砂來(lái)處理表面。噴砂壓力比普通金屬大0.5（約0.2Mpa）。

4、燒結(jié)

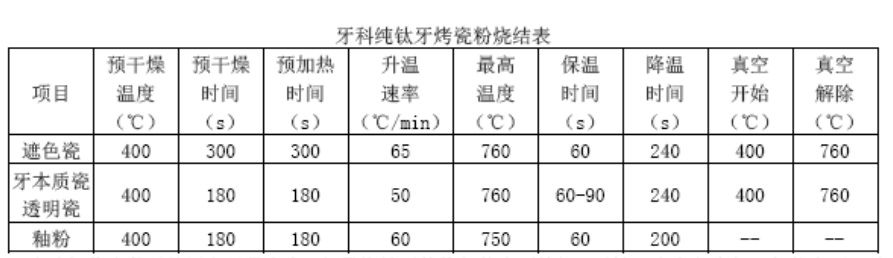

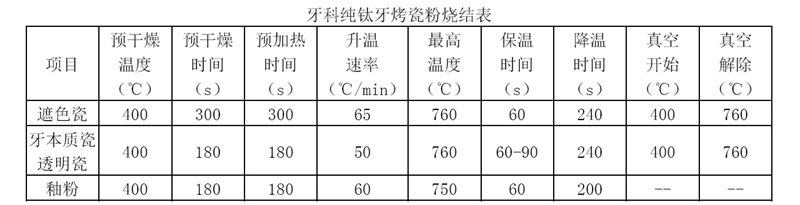

OP按燒結(jié)參數(shù)燒結(jié)，溫度可以略高但不可偏低，烤瓷燒結(jié)冷卻的時(shí)候注意設(shè)置一下冷卻溫度，否則正常的開(kāi)蓋速度會(huì)讓純鈦烤瓷因?yàn)榇傻臏囟妊杆俳禍?，而純鈦支架熱傳?dǎo)比較慢導(dǎo)致蓄熱而產(chǎn)生裂瓷。同時(shí)因?yàn)榧冣伒臒醾鲗?dǎo)低的原因，預(yù)熱溫度一般也會(huì)設(shè)置得比較低。純鈦是低熱傳導(dǎo)物質(zhì)，所以純鈦的烤瓷程序的升溫速率一般都會(huì)設(shè)置得較低以獲得金瓷溫度的同步。
